Cảm biến tốc độ máy chạy bộ nguyên lý hoạt động và cách kiểm tra

Cảm biến tốc độ máy chạy bộ là linh kiện giúp bo mạch ghi nhận tốc độ quay của motor và điều khiển băng tải vận hành chính xác. Khi bộ phận này gặp sự cố, máy có thể báo lỗi, không lên tốc độ hoặc tự dừng trong quá trình tập. Với kinh nghiệm kiểm tra và sửa chữa nhiều dòng máy chạy bộ, đội ngũ kỹ thuật viên OKACHI sẽ giúp bạn nhận biết nguyên nhân, cách kiểm tra và thay thế cảm biến đúng kỹ thuật.

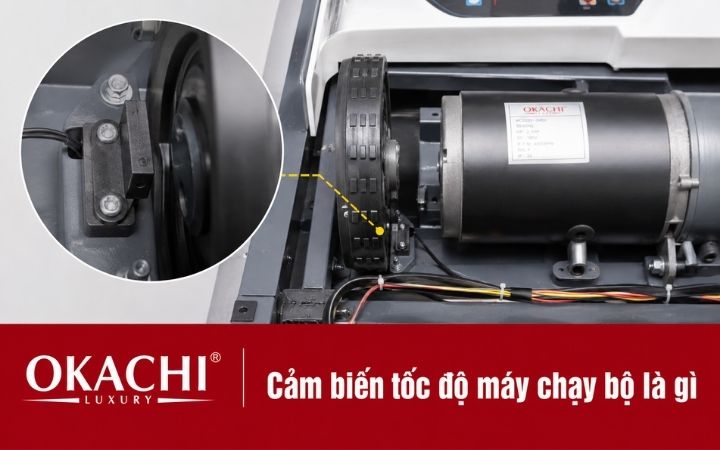

Cảm biến tốc độ máy chạy bộ là gì

Cảm biến tốc độ máy chạy bộ là linh kiện điện tử có nhiệm vụ ghi nhận tốc độ quay của motor hoặc bánh đà, sau đó truyền tín hiệu về bo mạch điều khiển để máy xác định và duy trì tốc độ vận hành của băng tải. Đây là bộ phận quan trọng giúp máy hoạt động ổn định và phát hiện kịp thời các sự cố trong quá trình sử dụng.

Trên hầu hết các dòng máy chạy bộ tại nhà, cảm biến tốc độ được lắp trong khoang đầu máy, phía dưới lớp ốp nhựa và đặt gần bánh đà hoặc nam châm gắn trên trục motor. Bộ phận này có kích thước nhỏ, được kết nối với bo mạch bằng dây tín hiệu nên nhiều người chỉ biết đến khi máy phát sinh lỗi hoặc cần sửa chữa.

Khi cảm biến tốc độ gặp sự cố, máy chạy bộ có thể xuất hiện các hiện tượng như báo lỗi, hiển thị sai tốc độ, không lên tốc độ hoặc tự dừng trong quá trình vận hành. Vì vậy, đây là một trong những linh kiện nên được kiểm tra đầu tiên khi máy hoạt động bất thường.

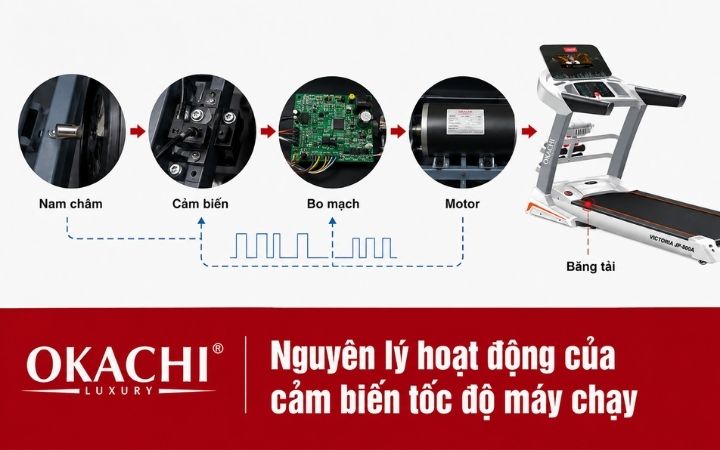

Nguyên lý hoạt động của cảm biến tốc độ trên máy chạy bộ điện

Cảm biến tốc độ trên máy chạy bộ hoạt động bằng cách ghi nhận số vòng quay của bánh đà hoặc trục motor, sau đó chuyển đổi thành tín hiệu điện và truyền về bo mạch điều khiển. Dựa trên số lượng xung tín hiệu nhận được trong mỗi khoảng thời gian, bo mạch sẽ tính toán tốc độ thực tế của băng tải máy chạy bộ và hiển thị lên màn hình điều khiển.

Trong suốt quá trình vận hành, cảm biến và bo mạch luôn phối hợp theo cơ chế phản hồi liên tục. Khi người dùng tăng hoặc giảm tốc độ, bo mạch sẽ điều chỉnh công suất cấp cho motor, đồng thời đối chiếu tốc độ thực tế do cảm biến gửi về với tốc độ đã cài đặt. Nếu hai giá trị chưa khớp, hệ thống sẽ tự động tăng hoặc giảm công suất để băng tải nhanh chóng đạt đúng tốc độ mong muốn.

Nhờ cơ chế này, máy chạy bộ có thể duy trì tốc độ ổn định ngay cả khi tải trọng thay đổi, chẳng hạn khi người dùng chuyển từ đi bộ sang chạy hoặc thay đổi cường độ tập luyện. Đồng thời, bo mạch cũng liên tục giám sát tín hiệu từ cảm biến để phát hiện những bất thường trong quá trình vận hành, từ đó đảm bảo máy hoạt động chính xác và an toàn.

Các loại cảm biến tốc độ được sử dụng trên máy chạy bộ

Hiện nay, máy chạy bộ chủ yếu sử dụng hai loại cảm biến tốc độ là cảm biến từ và cảm biến quang. Mỗi loại có nguyên lý hoạt động, vị trí lắp đặt và khả năng chống nhiễu khác nhau. Việc xác định đúng loại cảm biến giúp bạn lựa chọn linh kiện thay thế chính xác, tránh mua nhầm và đảm bảo máy hoạt động ổn định sau khi sửa chữa.

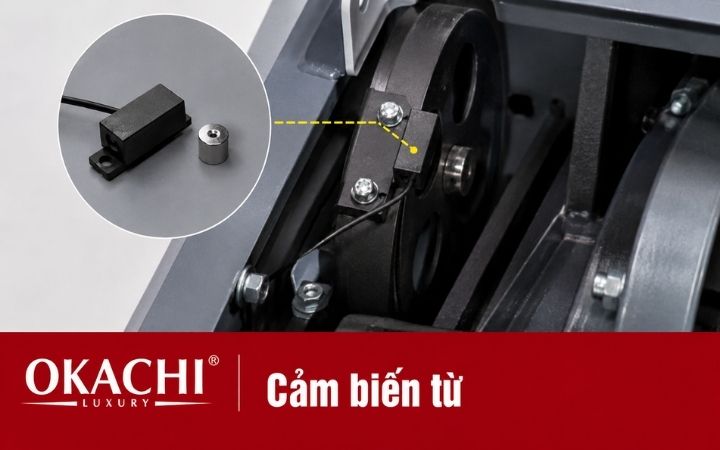

Cảm biến từ

Cảm biến từ là loại được sử dụng phổ biến trên các dòng máy chạy bộ gia đình. Bộ phận này gồm một mắt đọc cố định và nam châm gắn trên bánh đà hoặc trục motor. Khi nam châm đi qua mắt đọc, cảm biến sẽ tạo xung tín hiệu và truyền về bo mạch để xác định tốc độ quay của motor cũng như tốc độ băng tải.

Ưu điểm của cảm biến từ là cấu tạo đơn giản, độ bền cao, ít hư hỏng và chi phí thay thế thấp. Tuy nhiên, loại cảm biến này khá nhạy với khoảng cách giữa mắt đọc và nam châm. Nếu cảm biến bị lệch vị trí, ốc cố định bị lỏng hoặc nam châm suy giảm từ tính sau thời gian dài sử dụng, tín hiệu có thể bị yếu hoặc gián đoạn, khiến máy hiển thị sai tốc độ hoặc báo lỗi.

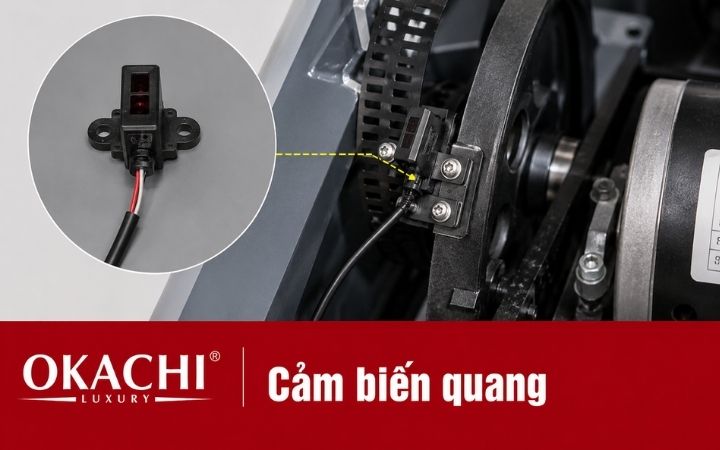

Cảm biến quang

Cảm biến quang thường được trang bị trên các dòng máy chạy bộ phòng gym hoặc máy chạy bộ cao cấp. Bộ phận này sử dụng tia sáng đi qua các khe trên đĩa mã hóa để tạo xung tín hiệu gửi về bo mạch điều khiển, từ đó xác định chính xác tốc độ quay của motor.

So với cảm biến từ, cảm biến quang có độ chính xác cao hơn, đặc biệt khi máy vận hành ở tốc độ lớn hoặc hoạt động liên tục. Tuy nhiên, loại cảm biến này khá nhạy với bụi bẩn. Chỉ cần bụi bám trên mắt đọc hoặc đĩa mã hóa cũng có thể làm tín hiệu bị nhiễu, khiến máy hiển thị sai tốc độ hoặc báo lỗi.

So sánh cảm biến từ và cảm biến quang

Nhìn chung, cảm biến từ vẫn là loại được sử dụng phổ biến nhất trên các dòng máy chạy bộ gia đình nhờ chi phí thấp, độ bền cao và dễ thay thế. Trong khi đó, cảm biến quang thường xuất hiện trên các dòng máy cao cấp hoặc máy phòng gym, nơi yêu cầu độ chính xác cao và khả năng vận hành ổn định ở tốc độ lớn.

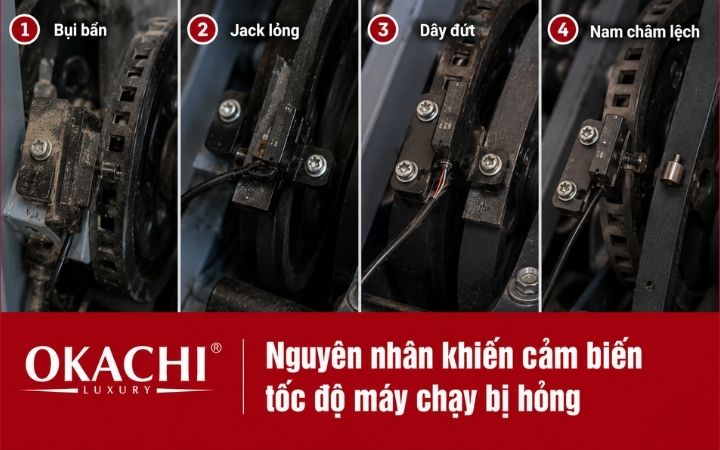

Nguyên nhân khiến cảm biến tốc độ máy chạy bị hỏng

Trong thực tế, cảm biến máy chạy bộ hiếm khi hỏng do hết tuổi thọ linh kiện. Phần lớn sự cố xuất phát từ bụi bẩn, rung lắc hoặc quá trình sử dụng lâu ngày khiến tín hiệu truyền về bo mạch không còn ổn định. Nếu quá trình bảo dưỡng máy chạy bộ và vệ sinh cảm biến được thực hiện định kỳ, linh kiện này có thể hoạt động bền bỉ trong nhiều năm mà không cần thay mới.

• Bụi bẩn tích tụ trong khoang đầu máy: Đây là nguyên nhân phổ biến nhất. Trong quá trình vận hành, motor, dây curoa và bánh đà tạo ra bụi mịn, mạt cao su bám lên mắt đọc hoặc nam châm của cảm biến, khiến tín hiệu truyền về bo mạch bị suy giảm hoặc gián đoạn. Máy đặt trong môi trường nhiều bụi hoặc ít được vệ sinh thường dễ gặp tình trạng này hơn.
• Khoảng cách giữa cảm biến và nam châm bị sai lệch: Khi sử dụng trong thời gian dài, rung động từ quá trình chạy có thể làm các ốc cố định bị lỏng, khiến khoảng cách giữa cảm biến và nam châm thay đổi. Chỉ cần lệch một khoảng nhỏ cũng có thể làm cảm biến nhận tín hiệu không ổn định, dẫn đến máy báo lỗi hoặc hiển thị sai tốc độ.
• Dây tín hiệu hoặc jack cắm bị hỏng: Dây nối từ cảm biến đến bo mạch có thể bị gãy ngầm, lỏng jack cắm hoặc oxy hóa sau thời gian sử dụng. Ngoài ra, dây tín hiệu cũng có thể bị chuột cắn hoặc hư hỏng khi máy thường xuyên được di chuyển.
• Cảm biến hoặc nam châm bị hư hỏng: Đây là trường hợp ít gặp nhất. Mắt đọc của cảm biến có thể xuống cấp hoặc nam châm bị suy giảm từ tính, khiến tín hiệu truyền về không còn chính xác. Khi đó, thay thế cảm biến hoặc nam châm mới là giải pháp phù hợp.

Dấu hiệu nhận biết cảm biến tốc độ đang gặp sự cố

Khi cảm biến tốc độ gặp sự cố, máy chạy bộ thường xuất hiện một số dấu hiệu bất thường như báo lỗi, hiển thị sai tốc độ, không tăng tốc hoặc tự động dừng sau vài giây khởi động. Việc nhận biết sớm các dấu hiệu này sẽ giúp bạn xác định đúng nguyên nhân và tránh thay thế linh kiện không cần thiết.

• Máy tự dừng sau vài giây và báo lỗi: Đây là dấu hiệu phổ biến nhất. Sau khi khởi động, băng tải chỉ chạy trong vài giây rồi dừng lại, đồng thời màn hình có thể hiển thị các mã lỗi như E01, E02 hoặc lỗi E03 máy chạy bộ (tùy từng hãng). Nguyên nhân là bo mạch không nhận được tín hiệu từ cảm biến nên tự động ngắt motor để đảm bảo an toàn, chứ không đồng nghĩa motor đã bị hỏng.
• Tốc độ hiển thị không chính xác: Máy vẫn hoạt động nhưng tốc độ trên màn hình hiển thị sai, nhảy liên tục hoặc luôn ở mức 0 km/h dù băng tải đang quay. Tình trạng này khiến người tập khó kiểm soát cường độ luyện tập và ảnh hưởng đến độ chính xác của các chương trình tập luyện theo tốc độ.
• Máy không tăng tốc hoặc chạy giật: Khi nhấn nút tăng tốc, băng tải chỉ tăng rất ít hoặc giữ nguyên tốc độ cũ. Một số trường hợp còn xuất hiện hiện tượng giật nhẹ khi chuyển sang tốc độ cao do bo mạch nhận tín hiệu không ổn định từ cảm biến.
• Máy tăng tốc bất thường: Đây là dấu hiệu nguy hiểm cần xử lý ngay. Nếu băng tải đột ngột tăng tốc ngoài mức cài đặt, hãy dừng sử dụng và ngắt nguồn điện để đảm bảo an toàn. Nguyên nhân có thể liên quan đến cảm biến tốc độ hoặc bo mạch điều khiển và cần được kiểm tra bởi kỹ thuật viên.

Không phải mọi dấu hiệu liên quan đến tốc độ đều xuất phát từ cảm biến. Bảng dưới đây sẽ giúp bạn phân biệt nhanh các biểu hiện thường gặp để khoanh vùng nguyên nhân trước khi kiểm tra hoặc thay thế linh kiện.

Theo kinh nghiệm của đội ngũ kỹ thuật viên OKACHI, phần lớn các trường hợp máy chạy bộ báo lỗi liên quan đến tốc độ đều xuất phát từ cảm biến bị bám bụi, lệch vị trí hoặc jack cắm lỏng. Vì vậy, bạn nên kiểm tra và vệ sinh cảm biến trước khi quyết định thay linh kiện mới. Nếu máy tăng tốc bất thường hoặc vẫn còn trong thời gian bảo hành, hãy ngừng sử dụng và liên hệ trung tâm kỹ thuật để được kiểm tra an toàn.

Cách chọn cảm biến tốc độ thay thế phù hợp với từng dòng máy

Để cảm biến mới hoạt động ổn định, bạn cần chọn đúng loại tương thích với máy chạy bộ đang sử dụng. Chỉ cần sai đầu jack, loại cảm biến hoặc model máy cũng có thể khiến bo mạch không nhận tín hiệu dù linh kiện vẫn còn mới.

• Xác định đúng loại cảm biến: Trước khi mua, hãy kiểm tra máy đang sử dụng cảm biến từ hay cảm biến quang. Hai loại này có nguyên lý hoạt động và cấu tạo khác nhau nên không thể thay thế cho nhau.
• Kiểm tra đầu jack và dây tín hiệu: Quan sát số chân của đầu jack, hình dạng đầu nối và độ dài dây tín hiệu trên cảm biến cũ. Mỗi dòng máy có thể sử dụng chuẩn kết nối riêng, vì vậy không nên chọn linh kiện chỉ dựa vào hình dáng bên ngoài.
• Đối chiếu model máy chạy bộ: Model máy là thông tin quan trọng để xác định cảm biến tương thích. Hãy kiểm tra các thông số trên máy chạy bộ được ghi ở tem dán trên khung máy hoặc trong hướng dẫn sử dụng và cung cấp cho đơn vị bán linh kiện để được tư vấn chính xác.
• Chụp ảnh cảm biến cũ trước khi mua: Nếu không chắc chắn về thông số kỹ thuật, hãy tháo ốp đầu máy và chụp rõ cảm biến cũ, đầu jack kết nối, tem model của máy chạy bộ.
• Ưu tiên linh kiện chính hãng hoặc tương thích: Nên chọn cảm biến chính hãng hoặc linh kiện từ đơn vị uy tín có cam kết tương thích với model máy. Tránh sử dụng sản phẩm không rõ nguồn gốc vì tín hiệu có thể không ổn định, làm máy tiếp tục báo lỗi hoặc ảnh hưởng đến bo mạch điều khiển.

Lưu ý: Sau khi thay cảm biến, một số dòng máy chạy bộ có thể cần hiệu chuẩn lại tốc độ để bo mạch nhận diện chính xác tín hiệu từ linh kiện mới. Quy trình này không giống nhau giữa các hãng, vì vậy bạn nên tham khảo hướng dẫn sử dụng hoặc liên hệ trung tâm bảo hành nếu không chắc chắn.

Câu hỏi thường gặp về cảm biến tốc độ máy chạy bộ

Máy chạy bộ báo lỗi E01 có chắc chắn do cảm biến tốc độ không

Không. Lỗi E01 có thể do cảm biến tốc độ, dây tín hiệu, jack cắm hoặc bo mạch điều khiển. Bạn nên kiểm tra và vệ sinh cảm biến trước khi quyết định thay linh kiện.

Thay cảm biến xong có cần hiệu chuẩn lại tốc độ máy không

Tùy từng model máy. Một số máy hoạt động ngay sau khi thay, trong khi một số dòng cần hiệu chuẩn để tốc độ hiển thị chính xác. Hãy tham khảo hướng dẫn của nhà sản xuất.

Bao lâu nên vệ sinh cảm biến tốc độ một lần

Nên vệ sinh cảm biến khoảng 2–3 tháng/lần, đồng thời với lịch và cách tra dầu máy chạy bộ định kỳ. Nếu máy hoạt động thường xuyên hoặc đặt trong môi trường nhiều bụi, nên kiểm tra sớm hơn.

Máy chạy bộ đang trong thời hạn bảo hành có nên tự tháo kiểm tra không

Không nên. Việc tự tháo máy có thể ảnh hưởng đến điều kiện bảo hành. Khi máy báo lỗi, hãy ghi lại mã lỗi và liên hệ trung tâm bảo hành hoặc đơn vị cung cấp để được hỗ trợ đúng quy trình.

Trong tổng thể cấu tạo máy chạy bộ, cảm biến tốc độ là linh kiện nhỏ nhưng giữ vai trò quan trọng trong việc kiểm soát tốc độ và đảm bảo máy vận hành ổn định. Khi máy xuất hiện các dấu hiệu như báo lỗi, không lên tốc độ hoặc tự dừng, bạn nên kiểm tra cảm biến trước khi thay thế những bộ phận có chi phí cao hơn. Nếu cần tư vấn, bảo dưỡng hoặc thay thế cảm biến đúng kỹ thuật, hãy liên hệ OKACHI để được đội ngũ kỹ thuật viên hỗ trợ kiểm tra và xử lý phù hợp với từng dòng máy.
